拖鏈用電線電纜的固定方式
拖鏈電纜,因將電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合,為了防止電纜糾纏、磨損、拉脫、掛和散亂,常把電纜放入電纜拖鏈中,對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。
電線電纜在拖鏈中如何進行安裝及電纜是否可以固定,是眾多工程技術人員關心的問題,玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。

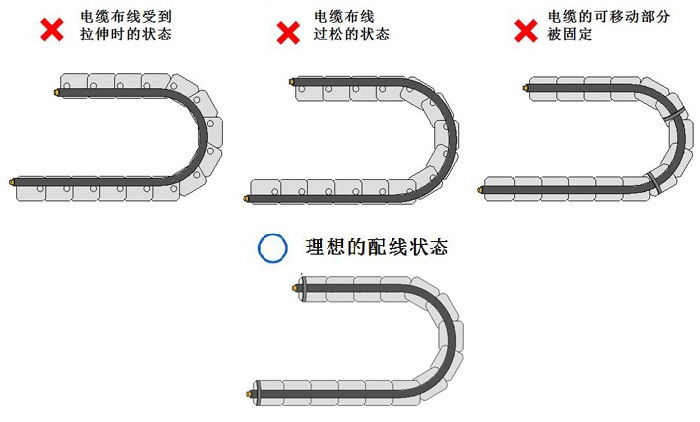

如果拖鏈電纜在布線時受到張力拉伸,會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散,同樣也會與拖鏈的內壁產生摩擦造成護套磨損,并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外,拖鏈電纜的移動部分如果被固定,會導致彎曲應力無法被分散及吸收,會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。

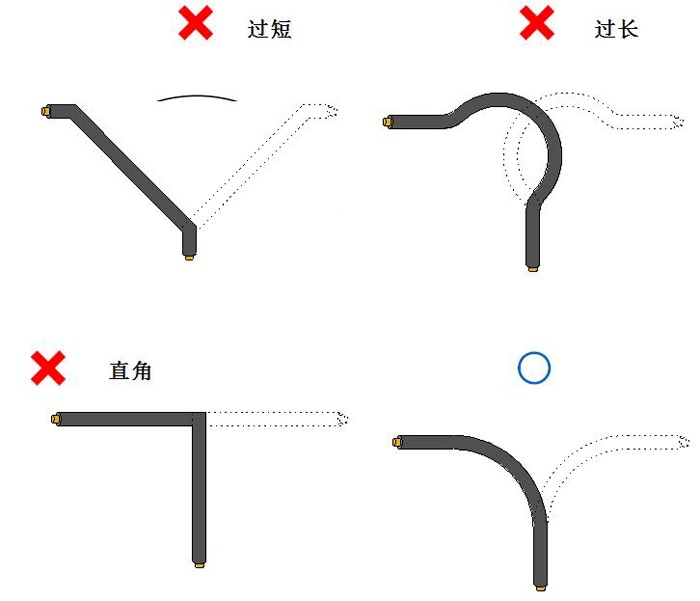

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

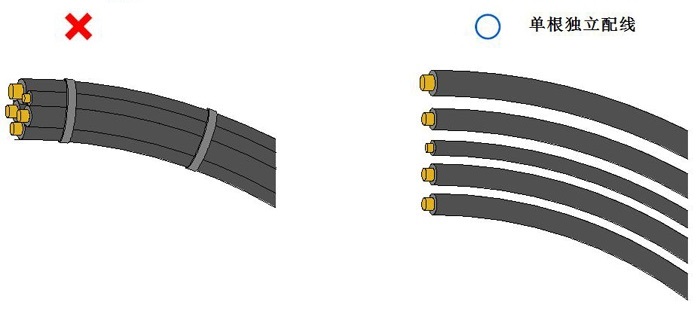

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

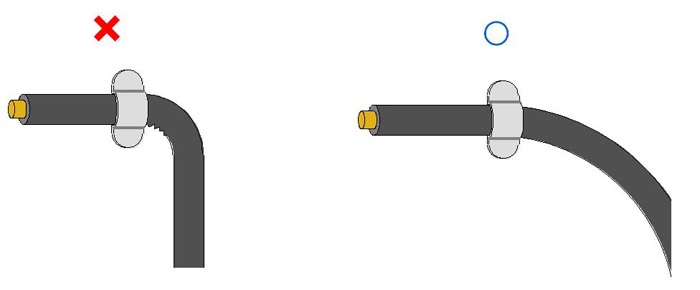

(3)捆扎部分附近不能過度彎曲。

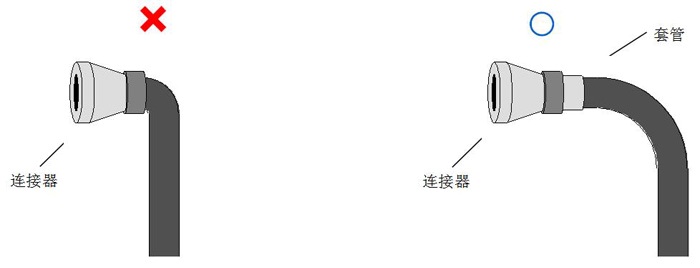

(4)安裝連接器時需要用套管或外殼支撐。

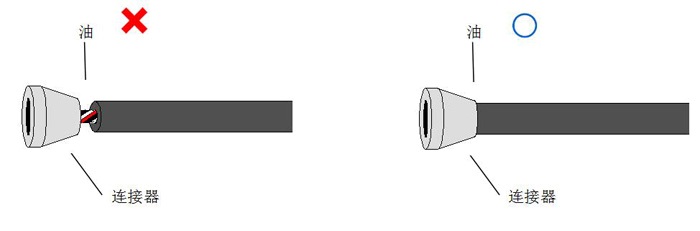

(5)防止連接器根部向電纜內部滲油。

-
問
拖鏈電纜用什么做絕緣?
答拖鏈電纜的絕緣材料沒有固定的要求,一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
-
問
究竟是國標拖鏈電纜還是國標電纜?
答在我們國家的電工專業術語中,并不包含“拖鏈電纜”這一名詞,這意味著不存在國標拖鏈電纜。拖鏈電纜是指可跟隨拖鏈來回往復移動使用,而不易磨損的高柔性電纜。滿足這個條件的國標電纜都可稱作拖鏈電纜。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
