非屏蔽和屏蔽雙絞線的特點
柔性數據傳輸電纜LIYYT屬于非屏蔽雙絞線(UTP)
在柔性電纜的應用中,作為數據傳輸電纜的雙絞線得到了廣泛的使用,雙絞線根據有無屏蔽層可分為2類:非屏蔽雙絞線與屏蔽雙絞線。玖泰帶你了解一下,非屏蔽與屏蔽雙絞線的特點。
屏蔽雙絞線是指在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP(Shielded Twisted Pair,STP)和FTP(Foil Twisted-Pair)。STP指每條線都有各自的屏蔽層,而FTP只在整個電纜有屏蔽裝置,并且兩端都正確接地時才起作用。所以要求整個系統是屏蔽器件,包括電纜、信息點、水晶頭和配線架等,同時建筑物需要有良好的接地系統。
屏蔽層可減少輻射,防止信息被竊聽,也可阻止外部電磁干擾的進入,使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。
但是在實際施工時,很難全部完美接地,從而使屏蔽層本身成為zui大的干擾源,導致性能甚至遠不如非屏蔽雙絞線。所以,除非有特殊需要,通常在綜合布線系統中只采用非屏蔽雙絞線。

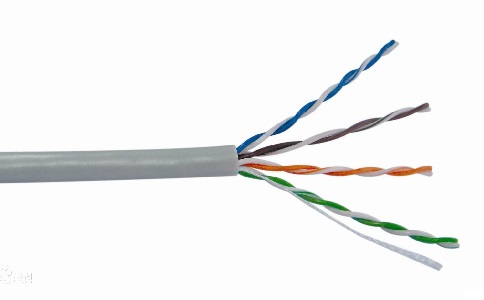

非屏蔽雙絞線(UnshieldedTwisted Pair,縮寫UTP)是一種數據傳輸線,由四對不同顏色的傳輸線所組成,廣泛用于以太網路和電話線中,如柔性數據電纜中的LIYYT電纜。
非屏蔽雙絞線電纜具有以下優點:
- 1、無屏蔽外套,直徑小,節省所占用的空間,成本低;
- 2、重量輕,易彎曲,易安裝;
- 3、將串擾減至zui小或加以消除;
- 4、具有阻燃性;
- 5、具有獨立性和靈活性,適用于結構化綜合布線。
因此,在綜合布線系統中,非屏蔽雙絞線得到廣泛應用。
雙絞線原理
雙絞線是由一對相互絕緣的金屬導線絞合而成,是一種綜合布線工程中zui常用的傳輸介質。 采用這種方式,不僅可以抵御一部分來自外界的電磁波干擾,也可以降低多對絞線之間的相互干擾。把兩根絕緣的導線互相絞在一起,干擾信號作用在這兩根相互絞纏在一起的導線上是一致的(這個干擾信號叫做共模信號),在接收信號的差分電路中可以將共模信號消除,從而提取出有用信號(差模信號)。
雙絞線的作用是使外部干擾在兩根導線上產生的噪聲(在專業領域里,把無用的信號叫做噪聲)相同,以便后續的差分電路提取出有用信號,差分電路是一個減法電路,兩個輸入端同相的信號(共模信號)相互抵消(m-n),反相的信號相當于x-(-y),得到增強。理論上,在雙絞線及差分電路中m=n,x=y,相當于干擾信號被完全消除,有用信號加倍,但在實際運行中是有一定差異的。
在一個電纜套管里的,不同線對具有不同的扭絞長度,一般地說,扭絞長度在38.1mm~140mm內,按逆時針方向扭絞,相臨線對的扭絞長度在12.7mm以內。雙絞線一個扭絞周期的長度,叫做節距,節距越?。ㄅぞ€越密),抗干擾能力越強 。
-
問
RVVYP是拖鏈電纜嗎?
答RVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜(60227 IEC 74),執行國家標準GB/T5023-2008。
-
問
辨別拖鏈電纜與普通電纜較簡單的方法是看銅絲的線徑?
答看銅絲的線徑的確是分辨拖鏈電纜與普通電纜的一個簡單方法。普通電纜一般用于固定安裝,拖鏈電纜是可移動使用的運動電纜,需要一定的靈活性,相比之下,同規格拖鏈電纜的導體銅絲的外徑要細些。
