屏蔽控制電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線。Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽控制電纜特點及用途Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽控制電纜特性Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1、交流額定電壓：U0/U 450/750KV
• 2、zui高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃ 可溶性聚四氟乙烯(PFA)絕緣不超過260℃
• 3、zui低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
• 4、屏蔽電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
• 5、電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的6倍，銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍，氟塑料絕緣和護套電纜zui小為電纜外徑的8倍。

屏蔽層的作用Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1、屏蔽層是隔絕外部電磁波，避免干擾屏蔽層內的控制電路，確?？刂齐娐放c信號的穩定可靠，正常工作。
• 2、蔽層可以起到一定的漏電保護作用。如果電纜在使用過程中產生破損，產生漏電現象，屏蔽層則可以將泄露出來的電流引至接地線，起到了一定的安全保護的作用。同時，也有保護電纜導體的作用。

屏蔽控制電纜型號Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

按照應用領域屏蔽控制電纜型號可以分為2種：柔性屏蔽控制電纜和高柔性屏蔽控制電纜。Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

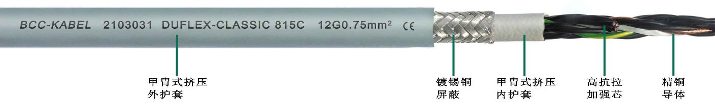

屏蔽控制電纜組成結構及技術參數Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

內護套：高強度特種復合護套專用材料（不同型號有所差別）Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽：鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

外護套：高強度改性PVC或進口PUR材料Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

護套顏色：灰色，黑色（可根據客戶要求定制其他顏色）Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

額定電壓：≥0.5mm，300/500V；Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

測試電壓：2500VAz2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑Az2拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  高柔線的導體越細越好嗎？

  答

  不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
