淺談拖鏈電纜的內部結構

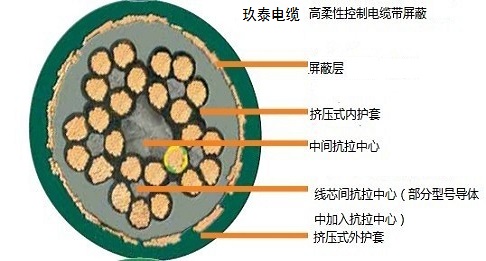

拖鏈電纜內部結構
市場上的拖鏈電纜種類繁多,即使同樣的規格同樣的制造材料,卻也有著不同的質量差異。
如何判斷拖鏈電纜質量的好壞呢?關鍵要看拖鏈電纜的內部結構。
拖鏈電纜的內部結構分為兩種:分層絞合和分束絞合。
分層電纜:電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層,外面包裹著擠壓式護套,這種結構當電纜彎曲受力時,它的內徑受壓而外徑受拉,內徑和外徑的壓縮緊張,彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。
分束絞合:首先電纜的芯線單獨絞合成束,然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束,由于多重成束工藝,在電纜內部,芯線多次改變電纜的彎曲內徑和外徑,高度緊拉的中心線周圍的拉力和壓力彼此保持平衡,使得電纜的內部結構有可靠的穩定性,拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大,使用時限長。
因此,同是拖鏈電纜,他們的結構未必相同,生產技術未必相同,這樣它們的彎曲半徑及耐彎曲次數也未必相同,選擇拖鏈電纜時注重電纜的內部結構尤為重要。
-
問
為什么高柔性拖鏈電纜耐彎曲次數越來越高?
答高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種:第一種原因是技術的精進;第二種原因是電纜的拖鏈測試領域進行了細分,應用領域不同,電纜壽命不同;第三種原因是降低了測試條件。
-
問
耐折拖鏈電纜的彎折次數越高越好嗎?
答理論上,耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好,但不同品牌的拖鏈電纜卻并非如此。
